| 红立方液压设备科技（天津）有限公司 | 22台40对棒还原炉 | 软管及其配件数据表 | 编制 | 校验 | 审核 | 文件编号 |
|
|
|
|
| 序号 | 名称 | 规格 | 接头材质 | 软管材质 | 介质 | 操作压力（Mpa） | 设计压力（Mpa） | 操作温度 （℃） | 设计温度 （℃） | 长度 （mm） | 数量 （根） | 备注 |

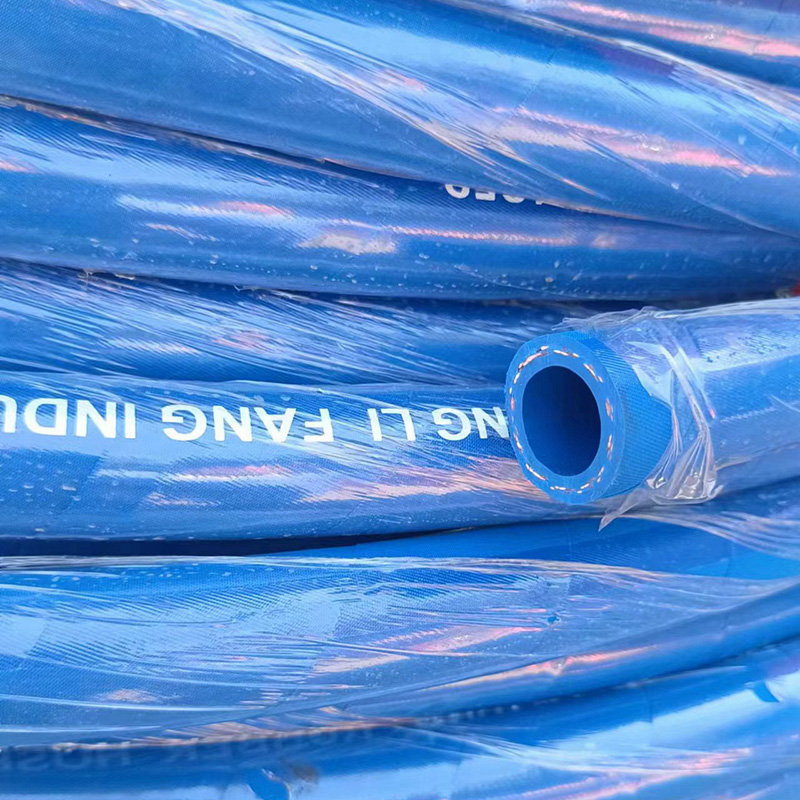

| 1 | 绝缘橡胶软管 | G3/4" | S30408 | EPDM | 电极冷却水 | 0.4 | 1 | 0 | 80 | 500 | 1342 | 软管内径为16±0.5mm 两端带有内螺纹G3/4"接头 |
| 2 | 绝缘橡胶软管 | G3/4" | S30408 | EPDM | 电极冷却水 | 0.4 | 1 | 30/45 | 80 | 4000 | 110 |
| 3 | 绝缘橡胶软管 | G3/4" | S30408 | EPDM | 电极冷却水 | 0.4 | 1 | 30/45 | 80 | 4500 | 308 |
| 4 | 绝缘橡胶软管 | G3/4" | S30408 | EPDM | 电极冷却水 | 0.4 | 1 | 30/45 | 80 | 5000 | 154 |
| 5 | 绝缘橡胶软管 | G3/4" | S30408 | EPDM | 电极冷却水 | 0.4 | 1 | 30/45 | 80 | 5500 | 176 |
| 6 | 绝缘橡胶软管 | G3/4" | S30408 | EPDM | 电极冷却水 | 0.4 | 1 | 30/45 | 80 | 6000 | 154 |
|
| 7 | 平垫圈 | Φ24/Φ16×2t |
| 氟橡胶 |
|
|
|
|
|
| 5000 | 用于密封G3/4"螺纹 |
| 8 |
|
|
|
|
|
|
|
|
|
|
|
|
| 备注： |
| 1、橡胶软管工作环境描述：工作压力0.4MPa，介质为30~45°C的纯水，工作时环境温度为80°C，软管两端最高电压为12kV（交流有效值），软管需保证在此电压下绝缘，并拥有良好的抗老化性 |
| 2、软管应逐批进行至少一次1.0MPa液压试验，2.0MPa爆破试验以及0.80MPa的脉冲泄漏试验，且每根软管须有质量合格证明文件。 |
| 3、软管应参照GB/T15329.2-2003《橡胶软管及软管组合件 织物增强液压型》第2部分：水基流体用进行质量控制。 |
| 4、胶管采用LT787低压回油软管5/8〞 |
| 5、序号1、序号6各含22根备件。 |
